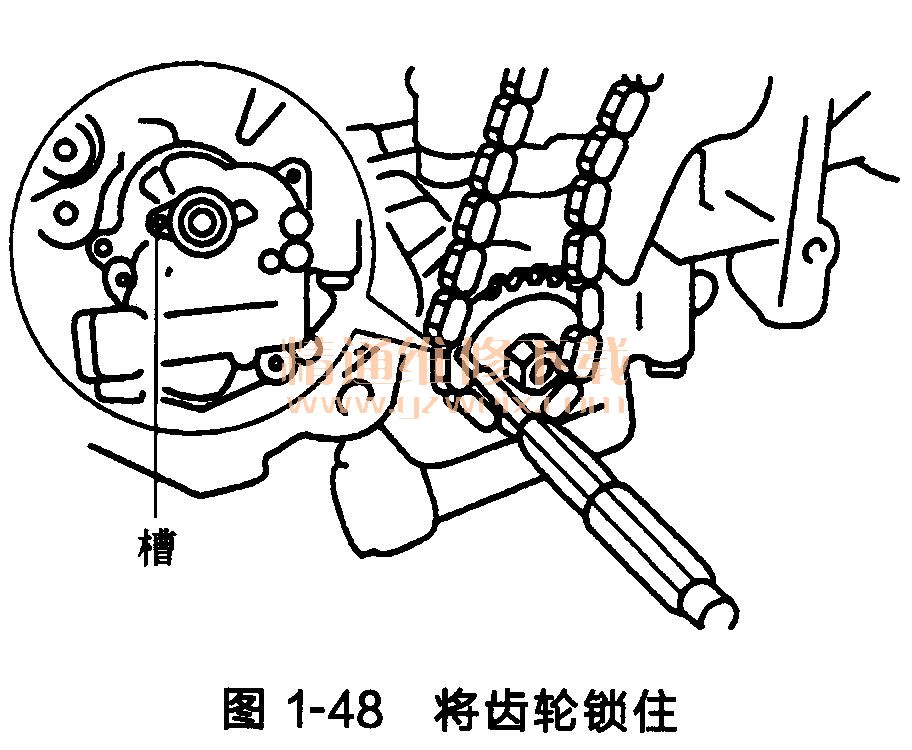

  • 对准油泵驱动轴链条轮调节孔内油泵槽,如图1-48所示。  将一个直径为4mm的条插人油泵驱动轴链条轮调节孔内,将齿轮锁住,然后拧紧螺母。拧紧力矩为30N·m。 顺时针转动曲轴90°,将曲轴链朝上,如图1-54所示。  (2)安装曲轴正时链条轮。 (3)用两个螺栓安装正时链条减振器,如图1-55所示。拧紧力矩为90N· m。  (4)安装1号正时链条。 将1缸置于压缩行程上止点位置。用扳手转动凸轮轴六角部位,使凸轮轴正时齿轮的各个正时标记与1号和2号轴承盖上的各个正
  • 对准油泵驱动轴链条轮调节孔内油泵槽,如图1-48所示。 将一个直径为4mm的条插人油泵驱动轴链条轮调节孔内,将齿轮锁住,然后拧紧螺母。拧紧力矩为30N·m。 顺时针转动曲轴90°,将曲轴链朝上,如图1-54所示。 (2)安装曲轴正时链条轮。 (3)用两个螺栓安装正时链条减振器,如图1-55所示。拧紧力矩为90N· m。 (4)安装1号正时链条。 将1缸置于压缩行程上止点位置。用扳手转动凸轮轴六角部位,使凸轮轴正时齿轮的各个正时标记与1号和2号轴承盖上的各个正 >>
  • 图片来源:www.gzweix.com 宽912x750高

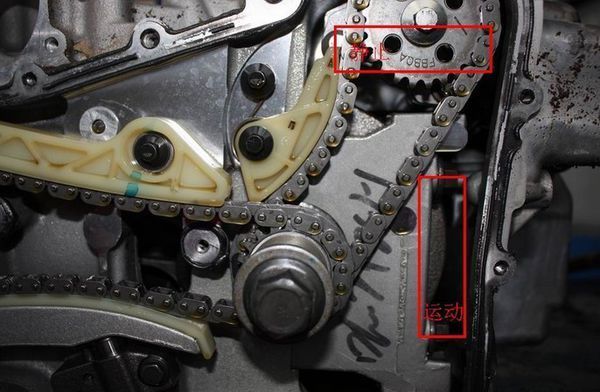

  • 福克斯正时链条怎么对??(图2)  福克斯正时链条怎么对??(图8)  福克斯正时链条怎么对??(图12)  福克斯正时链条怎么对??(图14)  福克斯正时链条怎么对??(图16)  福克斯正时链条怎么对??(图21) 为了解决用户可能碰到关于"福克斯正时链条怎么对??"相关的问题,突袭网经过收集整理为用户提供相关的解决办法,请注意,解决办法仅供参考,不代表本网同意其意见,如有任何问题请与本网联系。"福克斯正时链条怎么对??"相关的详细问题如下:福克斯正时链条怎么对?? ===========
  • 福克斯正时链条怎么对??(图2) 福克斯正时链条怎么对??(图8) 福克斯正时链条怎么对??(图12) 福克斯正时链条怎么对??(图14) 福克斯正时链条怎么对??(图16) 福克斯正时链条怎么对??(图21) 为了解决用户可能碰到关于"福克斯正时链条怎么对??"相关的问题,突袭网经过收集整理为用户提供相关的解决办法,请注意,解决办法仅供参考,不代表本网同意其意见,如有任何问题请与本网联系。"福克斯正时链条怎么对??"相关的详细问题如下:福克斯正时链条怎么对?? =========== >>
  • 图片来源:www.tuxi.com.cn 宽600x392高

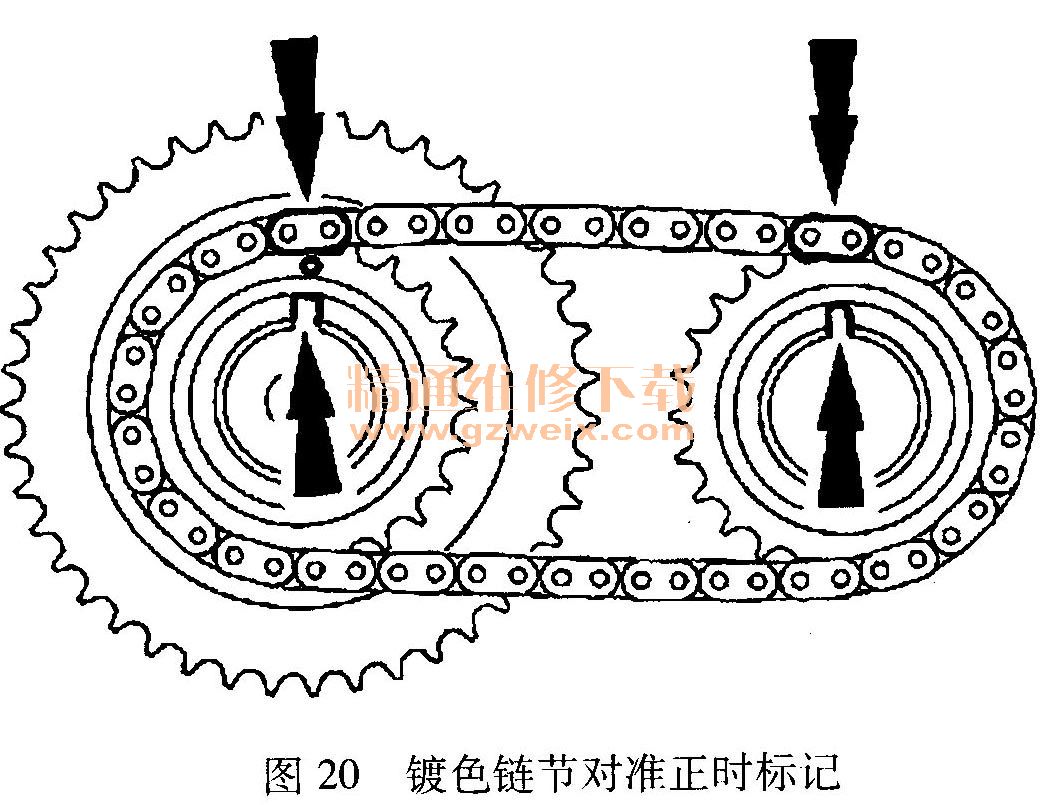

  • 二、EDGE(锐界)轿车3.5L发动机正时链条安装 1)安装右侧主正时链条张紧器导轨和2个螺栓(图19),将螺栓紧固至10N·m。 2)安装右侧主正时链条张紧器和2个螺栓,参见图18,将螺栓紧固至10N·m。 3)把右侧可变凸轮轴正时总成、右侧排气凸轮轴链轮和右侧次级正时链条组装好。确保正时链条上的镀色链节对齐正时标记,如图20所示。  4)把右侧次级正时链条安装到凸轮轴上,如图21所示。  5)如图22所示,换用2个新螺栓并分四次紧固:第一步紧固至40N·m,第
  • 二、EDGE(锐界)轿车3.5L发动机正时链条安装 1)安装右侧主正时链条张紧器导轨和2个螺栓(图19),将螺栓紧固至10N·m。 2)安装右侧主正时链条张紧器和2个螺栓,参见图18,将螺栓紧固至10N·m。 3)把右侧可变凸轮轴正时总成、右侧排气凸轮轴链轮和右侧次级正时链条组装好。确保正时链条上的镀色链节对齐正时标记,如图20所示。 4)把右侧次级正时链条安装到凸轮轴上,如图21所示。 5)如图22所示,换用2个新螺栓并分四次紧固:第一步紧固至40N·m,第 >>
  • 图片来源:www.gzweix.com 宽1043x805高

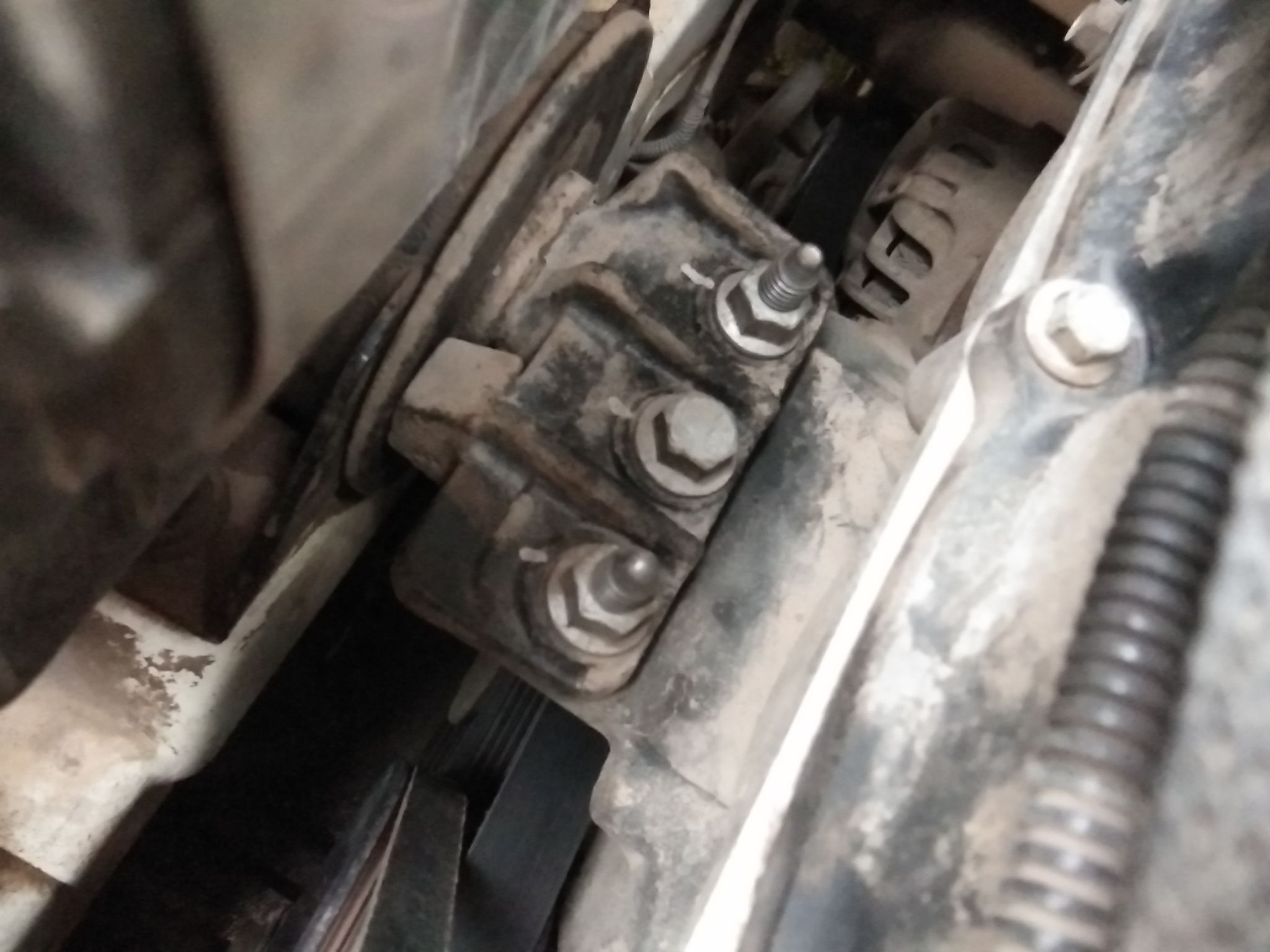

  • 本网页主题为帕萨特正时链条安装图的图片集,内容包含有帕萨特更换正时链条 图片合集,上海大众帕萨特b5的发动机双凸轮轴的链条需要数齿吗?,26万公里的帕萨特维修费将近4000块,车主:怪我当初只顾着省钱!,旧款正时链条张紧器型号为06h 109 467等等...
  • 本网页主题为帕萨特正时链条安装图的图片集,内容包含有帕萨特更换正时链条 图片合集,上海大众帕萨特b5的发动机双凸轮轴的链条需要数齿吗?,26万公里的帕萨特维修费将近4000块,车主:怪我当初只顾着省钱!,旧款正时链条张紧器型号为06h 109 467等等... >>
  • 图片来源:wodingche.com 宽640x480高
  • (1)安装正时链条张紧器,如图7-5所示。  (2)安装正时链条导板,如图7-6所示。  (3)安装凸轮轴链条轮,如图7-7所示,安装正时链条。  注意:在此阶段切勿拧紧凸轮轴链条轮固定螺栓。确认凸轮轴链条轮可以在凸轮轴上转动。 (4)拉紧正时链条,将压力施加到正时链条上并拆卸固定插销,如图7-8所示。  (5)拧紧凸轮轴链条轮固定螺栓,如图7-9所示。  注意:使用开口六角扳手固定凸轮轴,以避免转动。 (6)安装发动机前盖。
  • (1)安装正时链条张紧器,如图7-5所示。 (2)安装正时链条导板,如图7-6所示。 (3)安装凸轮轴链条轮,如图7-7所示,安装正时链条。 注意:在此阶段切勿拧紧凸轮轴链条轮固定螺栓。确认凸轮轴链条轮可以在凸轮轴上转动。 (4)拉紧正时链条,将压力施加到正时链条上并拆卸固定插销,如图7-8所示。 (5)拧紧凸轮轴链条轮固定螺栓,如图7-9所示。 注意:使用开口六角扳手固定凸轮轴,以避免转动。 (6)安装发动机前盖。 >>
  • 图片来源:www.gzweix.com 宽902x799高
  • 经检测,该车骨架完好,排除事故车,火烧,水泡等特殊车况。发动机舱部件正常(正时链条更换,水泵更换打胶,气门室拆卸。)外观有钣金喷漆修复,局部有瑕疵。该车可以正常过户,如有手续,抵押、违章改装等特殊车况,车主同意过户前处理完毕,保证可以正常过户。该车可以正常过户,如有手续,抵押,改装及违章问题,车主同意过户前处理完毕,保证可以过户。非车辆原配件的部件不承诺随车出售,包括保险。
  • 经检测,该车骨架完好,排除事故车,火烧,水泡等特殊车况。发动机舱部件正常(正时链条更换,水泵更换打胶,气门室拆卸。)外观有钣金喷漆修复,局部有瑕疵。该车可以正常过户,如有手续,抵押、违章改装等特殊车况,车主同意过户前处理完毕,保证可以正常过户。该车可以正常过户,如有手续,抵押,改装及违章问题,车主同意过户前处理完毕,保证可以过户。非车辆原配件的部件不承诺随车出售,包括保险。 >>
  • 图片来源:chesupai.cn 宽2048x1536高
  • 2008款铂锐装备2. 0L/2. 4L发动机正时校对 1.正时链单元拆卸方法 1)如图2所示,将发动机1缸设置到压缩行程上止点(TDC)位置。  2)拆卸正时链盖罩。 注意:如果找不到正时链的电镀联杆,要想再次使用此链条,则应在拆却之前事先在正时链的联杆所对应的正时标记上标上记号,如图3所示。  3)将正时链安装到排气凸轮轴链轮上,确保位于链轮上的正时标记与正时链正时标记对齐,如图4所示。  4)在正时链条上做好相对于曲轴链轮的正时标记。 5)拆卸正时链张紧器5,如图5所示。  6)卸下正时链(2),如
  • 2008款铂锐装备2. 0L/2. 4L发动机正时校对 1.正时链单元拆卸方法 1)如图2所示,将发动机1缸设置到压缩行程上止点(TDC)位置。 2)拆卸正时链盖罩。 注意:如果找不到正时链的电镀联杆,要想再次使用此链条,则应在拆却之前事先在正时链的联杆所对应的正时标记上标上记号,如图3所示。 3)将正时链安装到排气凸轮轴链轮上,确保位于链轮上的正时标记与正时链正时标记对齐,如图4所示。 4)在正时链条上做好相对于曲轴链轮的正时标记。 5)拆卸正时链张紧器5,如图5所示。 6)卸下正时链(2),如 >>
  • 图片来源:www.gzweix.com 宽892x830高
  • 1.发动机(Z6型)正时链条部件如图6-15所示。  2. Z6型发动机正时链条的拆卸方法 (1)拆下电池盖。 (2)断开电池负极电缆。 (3)拆下前轮与轮胎。 (4)将2号发动机下护板与挡泥板作为一个单独的装置拆下。 (5)放出发动机冷却液。 (6)将净气管和空气过滤器作为一个单独装置拆下。 (7)拆下仍然连接的带软管的冷却液储液罐。 (8)拆下点火线圈。 (9)将线束放置在不会妨碍操作的地方。 (10)拆下如图6-16所示的螺母,并将动力转向管部件放置在不会妨碍操作的地方。  (11)固定冷却器管道和
  • 1.发动机(Z6型)正时链条部件如图6-15所示。 2. Z6型发动机正时链条的拆卸方法 (1)拆下电池盖。 (2)断开电池负极电缆。 (3)拆下前轮与轮胎。 (4)将2号发动机下护板与挡泥板作为一个单独的装置拆下。 (5)放出发动机冷却液。 (6)将净气管和空气过滤器作为一个单独装置拆下。 (7)拆下仍然连接的带软管的冷却液储液罐。 (8)拆下点火线圈。 (9)将线束放置在不会妨碍操作的地方。 (10)拆下如图6-16所示的螺母,并将动力转向管部件放置在不会妨碍操作的地方。 (11)固定冷却器管道和 >>
  • 图片来源:www.gzweix.com 宽2187x2557高
  • 正时安装步骤如下: 1.利用凸轮轴执行器的固定螺栓转动凸轮轴,安装专用工具EN-48383-1至左侧凸轮轴的后部(如图6所示)。  2.安装曲轴皮带轮螺栓,转动曲轴,使曲轴链轮上的正时标记对准机油泵盖上的标记(如图7所示)。  3. 安装左侧正时链条,使其红色正时链节对准左侧凸轮轴中间传动链轮上的检修孔(如图8所示)  4.将红色链节对准左侧凸轮轴执行器链轮上的正时标记(链节正时标记为圆点),使凸轮轴执行器链轮上的正时链节之间有10个链节(如图9所示)。  5.安装左侧凸轮轴正时链条导板和张紧器。 6.确
  • 正时安装步骤如下: 1.利用凸轮轴执行器的固定螺栓转动凸轮轴,安装专用工具EN-48383-1至左侧凸轮轴的后部(如图6所示)。 2.安装曲轴皮带轮螺栓,转动曲轴,使曲轴链轮上的正时标记对准机油泵盖上的标记(如图7所示)。 3. 安装左侧正时链条,使其红色正时链节对准左侧凸轮轴中间传动链轮上的检修孔(如图8所示) 4.将红色链节对准左侧凸轮轴执行器链轮上的正时标记(链节正时标记为圆点),使凸轮轴执行器链轮上的正时链节之间有10个链节(如图9所示)。 5.安装左侧凸轮轴正时链条导板和张紧器。 6.确 >>
  • 图片来源:www.gzweix.com 宽610x389高
  • 【车辆信息】 车型:迈腾1.8T 故障:车辆行驶中发生事故,底盘托底后油底壳与路面障碍物发生碰撞导致油底壳、机油泵损坏,更换机油泵油底壳后,出现发动机启动困难、启动后发动机抖动严重现象。 【故障分析和检修过程】 1、使用VAS5052A检测,有如下故障,熄火后可以清除,启动后不能清除。  2、读取数据流   怠速时,正常车与故障车进气凸轮轴脉冲占空比相差较大,正常车为5.
  • 【车辆信息】 车型:迈腾1.8T 故障:车辆行驶中发生事故,底盘托底后油底壳与路面障碍物发生碰撞导致油底壳、机油泵损坏,更换机油泵油底壳后,出现发动机启动困难、启动后发动机抖动严重现象。 【故障分析和检修过程】 1、使用VAS5052A检测,有如下故障,熄火后可以清除,启动后不能清除。 2、读取数据流 怠速时,正常车与故障车进气凸轮轴脉冲占空比相差较大,正常车为5. >>
  • 图片来源:m.sohu.com 宽502x374高
  • 概述: 该页主题为君越正时链条记号图的图片集,内容包含有案例解析:别克君越正时链条故障,君越3. 0l发动机(lzd型)正时链条的拆卸方法,君越2. 4l发动机(lat/lef)正时链条的安装方法,君越2. 4l发动机(lat/lef型)正时链条的拆卸方法等等...
  • 概述: 该页主题为君越正时链条记号图的图片集,内容包含有案例解析:别克君越正时链条故障,君越3. 0l发动机(lzd型)正时链条的拆卸方法,君越2. 4l发动机(lat/lef)正时链条的安装方法,君越2. 4l发动机(lat/lef型)正时链条的拆卸方法等等... >>
  • 图片来源:mts.jk51.com 宽879x1023高
  • 2.使用专用工具EN-50244固定飞轮(如图16所示)。  3.旋转凸轮轴,使两个凸轮轴链轮的标记点都处于12点方向(如图17所示)。  4.润滑和清洁正时链条,使用工具锁紧张紧器(如图18所示)。  5.安装正时链条到凸轮轴链轮、曲轴链轮。安装时正时链条上的正时标记应与凸轮轴链轮、曲轴链轮上的正时标记分别对齐。 6.安装进气侧正时链条导轨,安装正时链条张紧器。 7。拧紧凸轮轴固定螺栓、张紧器固定螺栓,进气凸轮螺栓55N·m、排气凸轮螺栓60N·m.
  • 2.使用专用工具EN-50244固定飞轮(如图16所示)。 3.旋转凸轮轴,使两个凸轮轴链轮的标记点都处于12点方向(如图17所示)。 4.润滑和清洁正时链条,使用工具锁紧张紧器(如图18所示)。 5.安装正时链条到凸轮轴链轮、曲轴链轮。安装时正时链条上的正时标记应与凸轮轴链轮、曲轴链轮上的正时标记分别对齐。 6.安装进气侧正时链条导轨,安装正时链条张紧器。 7。拧紧凸轮轴固定螺栓、张紧器固定螺栓,进气凸轮螺栓55N·m、排气凸轮螺栓60N·m. >>
  • 图片来源:www.gzweix.com 宽847x521高
  • 发动机每个正时链条上的匹配标记和相应安装了零部件的链条上的匹配标记之间的关系,如图5-131所示。  (1)安装曲轴链条轮以及和油泵驱动相关的零部件。 同时安装曲轴链条轮、油泵驱动链和油泵链条轮,如图5-132所示。  安装曲轴链条轮,使其无效齿区背向发动机。 安装油泵链条轮,使其六角表面朝发动机前端。 注意:与油泵驱动相关的零部件上没有匹配标记。 使用TORX套筒(套筒尺寸:E8)套住油泵的顶端,然后拧紧油泵链条轮螺母,如图5-133所示。  安装正时链条张紧器,如图5-129所示。  将弹簧插入缸
